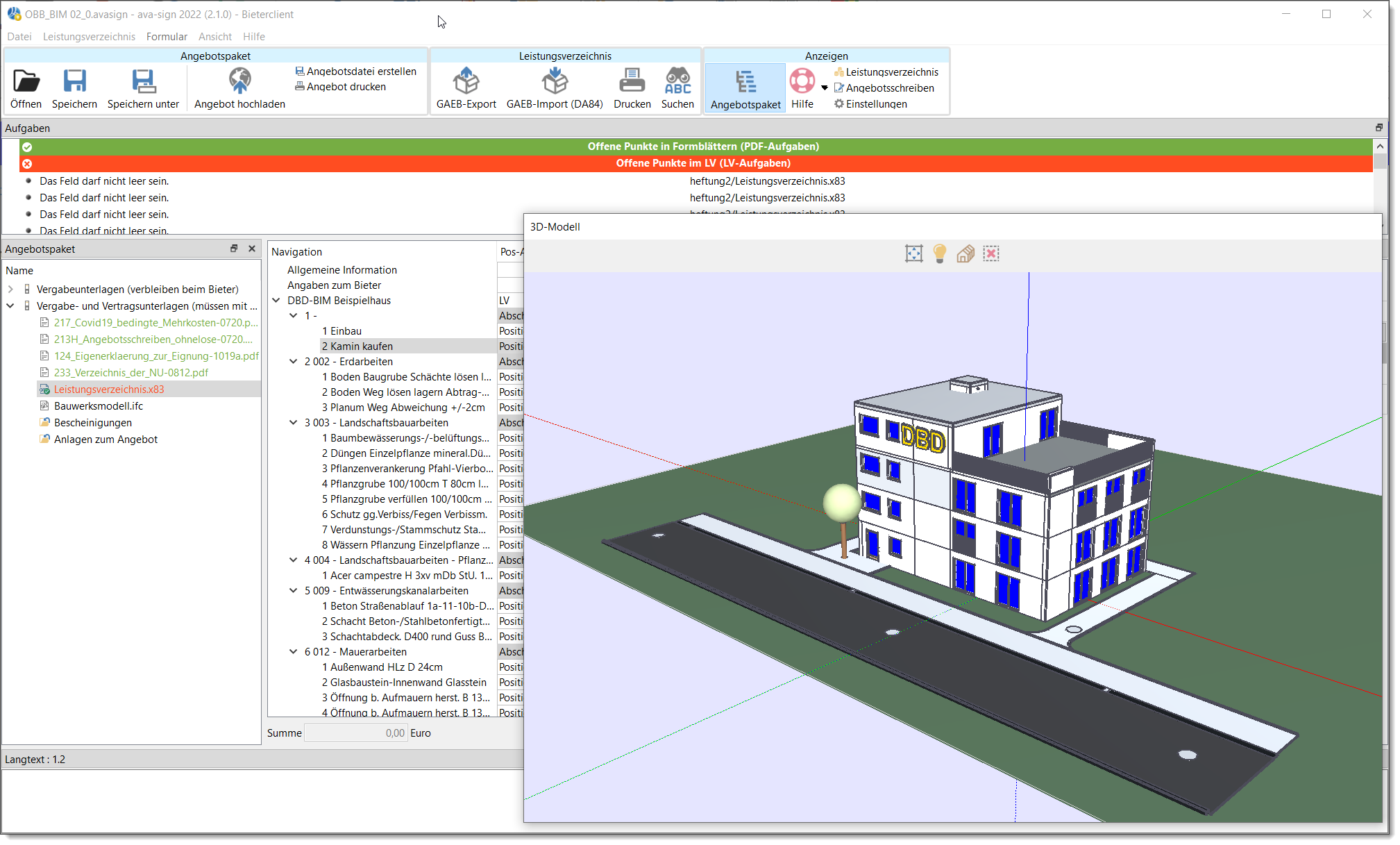

Die LV-Ansicht zeigt das GAEB-LV als Tabelle, wie Sie sie von der Preiserfassung kennen. Dort erfassen Sie Ihre Preise. Zusätzlich zeigt ava-sign das IFC-Modell (3D-Gebäudemodell) in einem eigenen Fenster mit dem Namen 3D-Modell an. Das folgende Bild zeigt das Modell über der LV-Liste auf einem kleineren Monitor.
Verwenden Sie für diese Ansicht am besten einen großen Monitor oder zwei Monitore. So verdeckt das Modell die Positionen des LV nicht. Das folgende Bild zeigt zwei Monitore oder einen großen Monitor mit hoher Auflösung. Sie können die Fenster frei anordnen. So sehen Sie die Positionen des LV und das Modell gut.

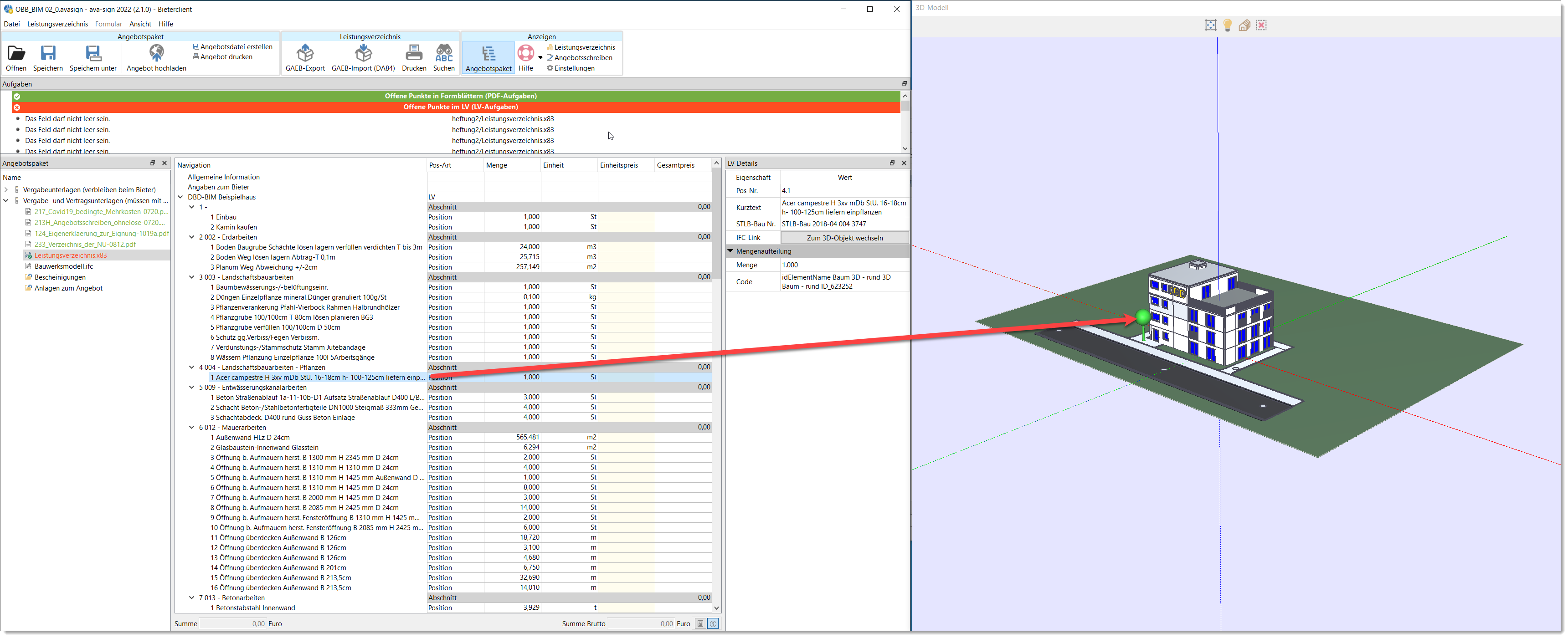

Wenn Sie auf eine Position im LV klicken, zeigt ava-sign alle grafischen Elemente dieser Position im Fenster 3D-Modell an. Im folgenden Bild ist die Position mit dem Baum im LV angeklickt. Das passende grafische Element ist in der Ansicht 3D-Modell farbig markiert.
Maussteuerung im Modell
linke Maustaste + drehen |
Modell drehen |
Mausrad |
Modell vergrößern oder verkleinern |
linke + rechte Maustaste gleichzeitig |
Modell verschieben |
rechte Maustaste |
Element auswählen |
Funktionen im LV
In der LV-Liste stehen alle üblichen Funktionen bereit. Sie können hier direkt die Preise erfassen und das GAEB-LV drucken. Sie können auch die GAEB-Datei exportieren oder Preise aus einer DA84 (GAEB-Datei mit Preisen) importieren.
