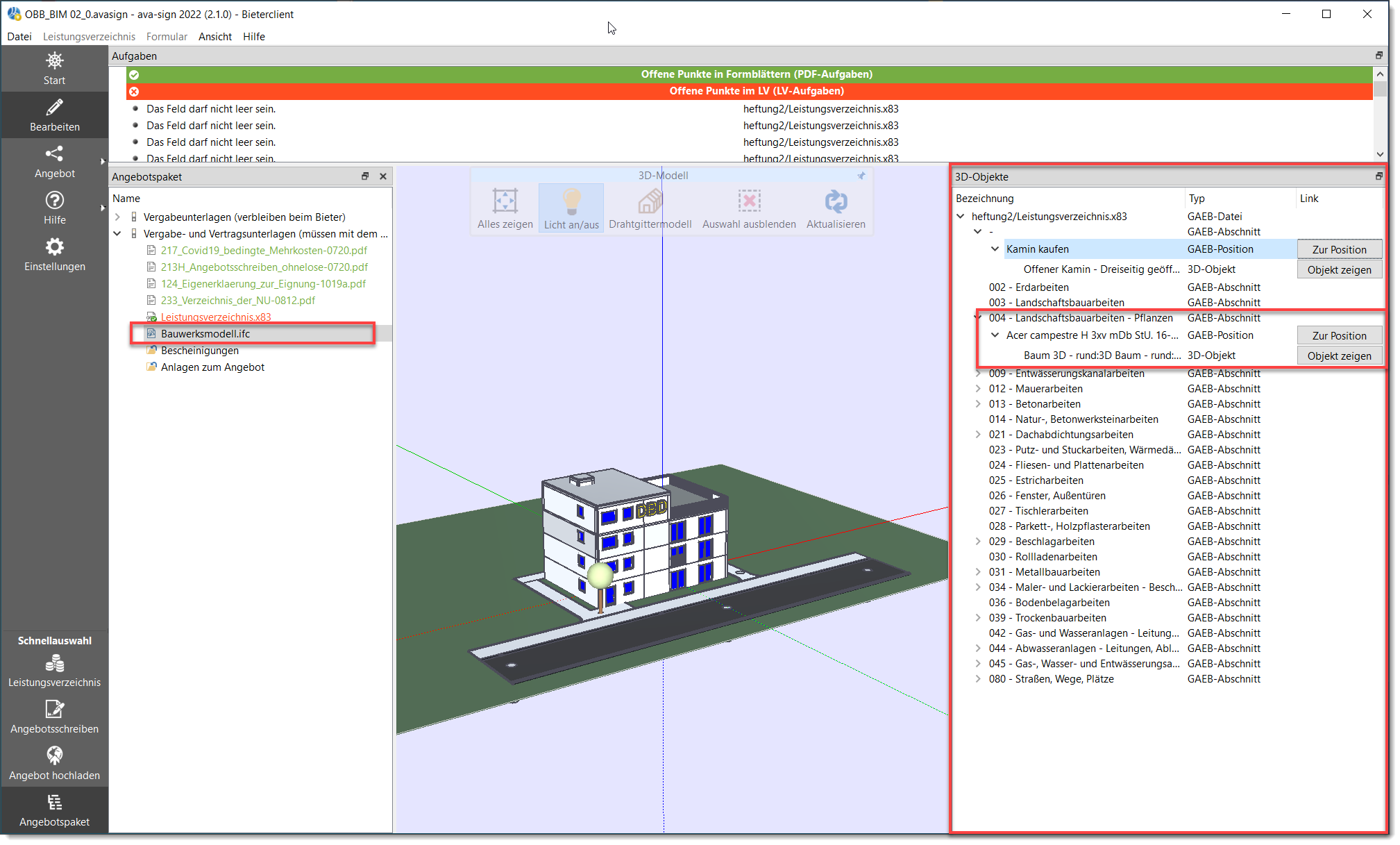

Die Modell-Ansicht zeigt die Daten aus Sicht der IFC-Datei, also des Modells. Links in der Struktur wählen Sie das Modell aus. In der Mitte ist das Modell immer fest eingebunden. Rechts finden Sie das Fenster der 3D-Objekte. Dort sehen Sie das aufgegliederte Leistungsverzeichnis. Wählen Sie dort eine Position, sehen Sie die passenden grafischen Elemente des Modells.
Das kann nur ein grafisches Element sein, wie im rot markierten Beispiel mit dem Baum. Es können aber auch mehrere Elemente sein.
Position anzeigen
Im Fenster der 3D-Objekte springen Sie mit einem Klick auf "Zur Position" direkt zur passenden Position im LV. Mit einem Klick auf "Objekt zeigen" sehen Sie das grafische Element zum markierten Objekt.
Funktionen im Modell

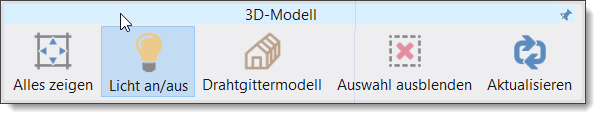

Im Modellfenster können Sie das Modell zum Beispiel mit dem Mausrad vergrößern oder verkleinern. Weitere Funktionen finden Sie in der Funktionsleiste zum 3D-Modell.
Maussteuerung im Modell
linke Maustaste + drehen |
Modell drehen |
Mausrad |
Modell vergrößern oder verkleinern |
linke + rechte Maustaste gleichzeitig |
Modell verschieben |
rechte Maustaste |
Element auswählen |
